IC ốn áp L7805CV

Mô tả chi tiết

      Tải về datasheet L7805

Tìm hiểu về IC 7805

      Thông số kỹ thuật:

          Điện áp đầu vào tối thiểu: 2V

Dòng cực đại có thể duy trì: 1A.

Dòng đỉnh: 2.2A.

Công suất tiêu tán cực đại nếu không dùng tản nhiệt: 2W

Công suất tiêu tán nếu dùng tản nhiệt đủ lớn: 15W

  IC ổn áp L7805CV là mạch tích hợp sẵn trong gói TO-220 với một điện áp đầu ra cố định là 5V, yêu cầu điện áp đầu vào tối thiếu là 7V. IC L7805CV có thế cung cấp điện áp đầu ra với dòng điện lên đến 1A.

 Sơ đồ chân L7805CV

Đối với IC L7805CV hiện nay đều có tích hợp bảo vệ quá nhiệt, bảo vệ ngắn mạch và giữ vùng hoạt động an toàn các Transistor công suất trong mạch, để bảo vệ cho nó về cơ bản không thể phá hủy.

Nếu đủ chìm nhiệt được cung cấp L7805CV có thể cung cấp hơn 1A sản lượng hiện tại. Mặc dù thiết kế chủ yếu là điều chỉnh điện áp cố định, các thiết bị này có thể được sử dụng với các thành phần bên ngoài để có được điện áp điều chỉnh và dòng.

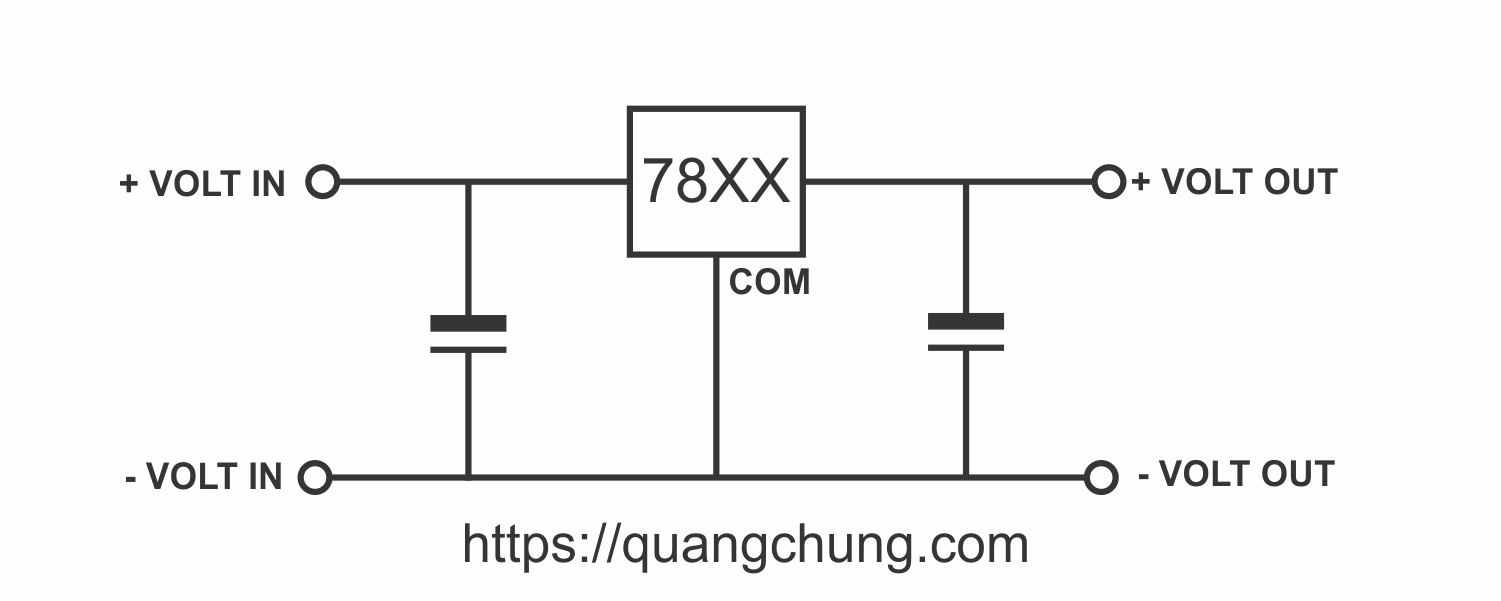

Sơ đồ kết nối L7805 với tải
